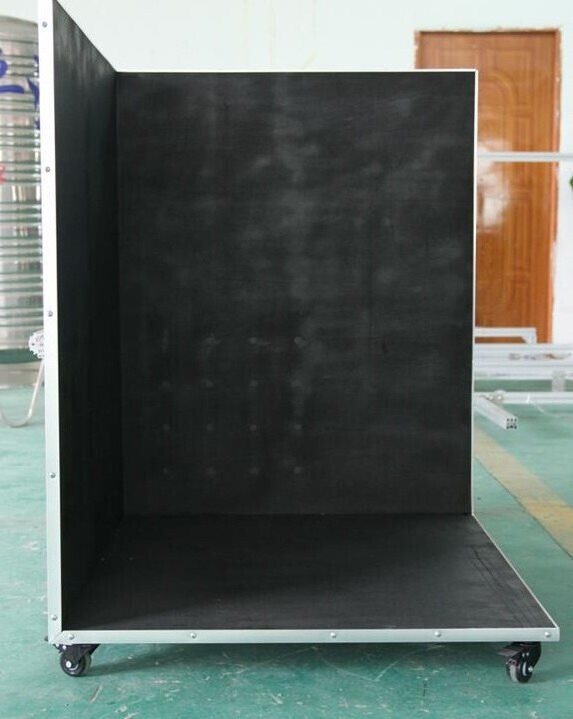

吸油煙機溫升測試角是依據GB 4706.1/IEC 60335-1（第 11 章 “發熱”）設計的專用裝置，用于模擬煙機壁掛貼墻角的最不利散熱工況，評估其熱安全與合規性。

標準參數

1. 基本構造（90° 墻角模擬）

• 由兩塊垂直壁板+一塊水平底板+頂部蓋板組成，形成三面圍合的直角空間。
• 內角：90°±1°，縫隙≤1mm 并密封，防止氣流干擾。
• 材質：20mm 厚膠合板，表面涂無光黑漆，模擬普通廚房墻面 / 吊頂 / 地面。

2. 標準尺寸（吸油煙機專用）

• 壁板：高≥2.0m、寬≥1.2m（適配主流 900/1000mm 煙機）。
• 頂部蓋板：≥1.2m×1.2m，距煙機頂部150mm±10mm。
• 安裝位置：煙機背板貼緊一側壁板，側邊距另一側壁150mm±10mm，底部距底板≥300mm（模擬櫥柜 / 臺面）。
• 常用規格：1200×1200×2200mm（長 × 寬 × 高）。

3. 測溫系統（GB 4706.1 強制要求）

• 熱電偶：K 型，線徑 **≤0.3mm**。
• 測溫片：φ15mm、1mm 厚涂黑黃銅片，貼附于壁板 / 頂板 / 底板內側。
• 布點：按100mm×100mm矩陣布置，兩側壁 + 頂板 + 底板共 **≥120 點 **。
• 環境：20±5℃，無強制對流、無陽光直射。

二、吸油煙機測試要點

1. 安裝方式（最不利散熱）

• 壁掛式煙機：固定在一側壁板，盡量靠近另一側壁與頂板，模擬廚房墻角安裝。
• 頂吸 / 側吸：均按此規則，確保熱量積聚最大。

2. 測試工況

• 滿負荷運行：最大風量 + 最大靜壓，連續工作至溫度穩定（1 小時內溫升變化 < 1K）。
• 測量部位：
  • 煙機外殼（金屬 / 塑料）、出風口、電機殼體、控制板、電源線、接線端子。
  • 壁板 / 頂板 / 底板對應位置的溫升。

3. 溫升限值（參考 GB 4706.1）

• 金屬外殼：≤55K。
• 塑料外殼：≤75K（依材料耐熱等級）。
• 電機繞組：≤130℃（故障狀態）。
• 電源線：≤45K。
• 壁板 / 頂板：≤30K（模擬墻面安全）。

三、測試目的與意義

• 驗證煙機在墻角封閉、散熱最差工況下的熱穩定性，防止過熱引發火災、觸電。
• 是3C 認證、CE 認證的強制測試項目。
• 評估電機散熱、風道設計、外殼材料的合理性。
•
吸油煙機溫升測試角主要技術參數：
