GB2423.55擺錘沖擊試驗標準與測試方法

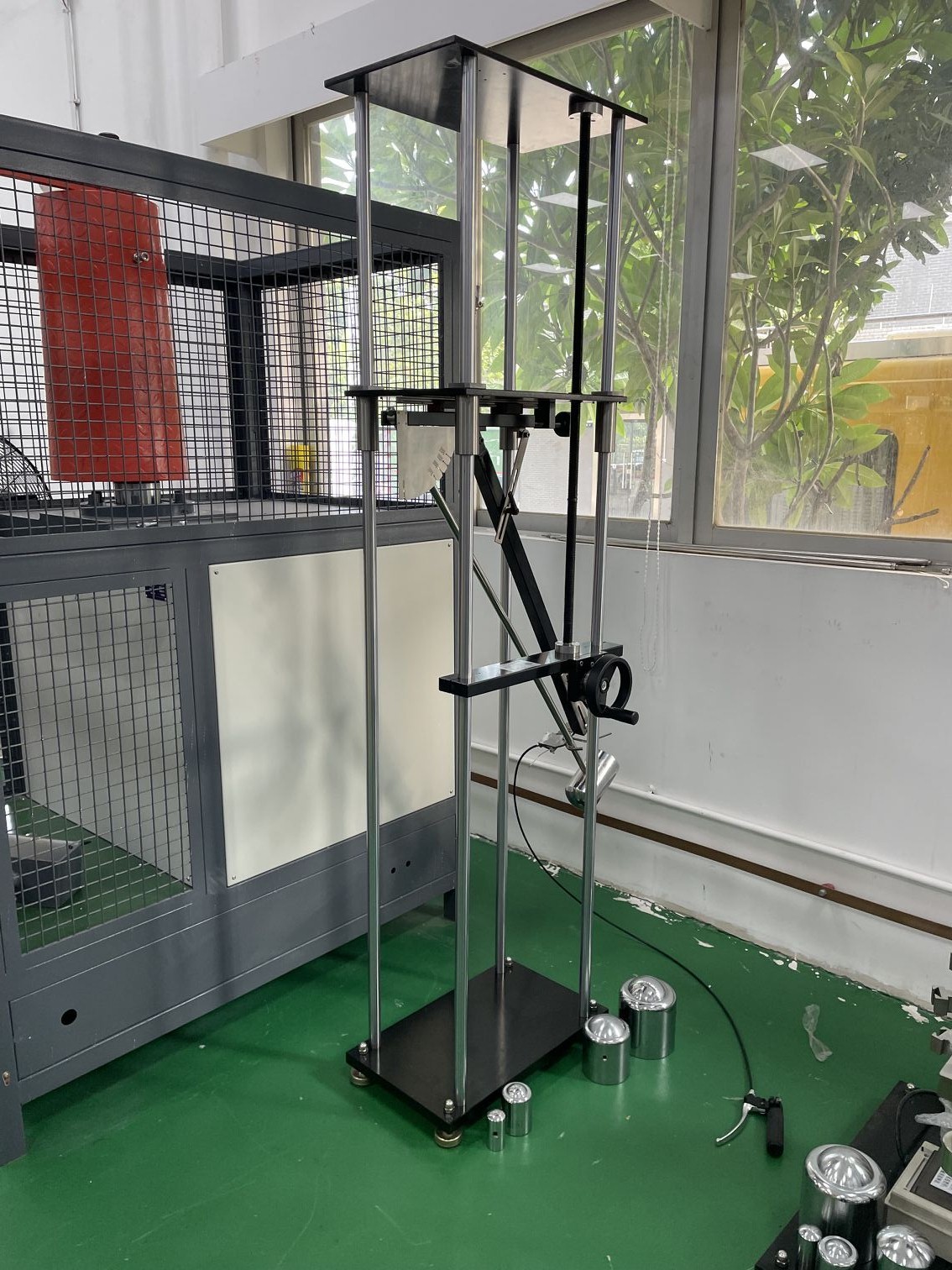

本裝置符合GB2423.55-2006、GBT20138-2006、IEC61439-1:2009、IEC62262-2002第6條及IEC60068-2-75等標準對試驗設備的要求，適用于電器設備外殼對外界的機械碰撞強度等級試驗。該裝置采用不銹鋼框架焊接成形，結構緊湊耐用，安裝支架上下可調，沖擊角度0-90°可調，操作方便。
二、技術參數：
1、擺桿角度：0-90°可調，刻度顯示；
2、擺桿長度：1000㎜；
3、配置錘頭：1、2、5、10、20、50J錘頭各一個，1J和2J擺桿通用，其余擺桿通用；
4、沖擊試驗高度：200-600mm,可調
5、沖擊能量，等效質量及跌落高度對照表：
能量/J
1
2
5
10
20
50
等效質量/kg（±2%）
0.25
0.5
1.7
5
5
10
跌落高度 （±1%/mm）
400
400
300
200
400
500

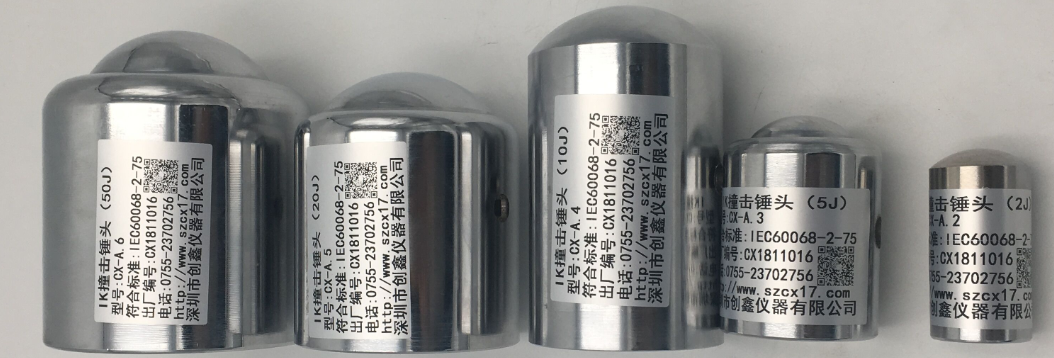

6、錘頭標準及參考尺寸（根據等效質量要求長度有所變化）：
|
能量/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
|
等效質量±2%kg |
0.25(0.2) |
0.5 |
1.7 |
5 |
5 |
10 |
|
材料 |
尼龍 |
鋼 |
||||
|
R/mm |
10 |
25 |
25 |
50 |
50 |
50 |
|
D/mm |
18.5（20） |
35 |
60 |
80 |
100 |
125 |
|
f/mm |
6.2（10） |
7 |
10 |
20 |
20 |
25 |
|
r/mm |
- |
- |
6 |
- |
10 |
17 |
|
l/mm |
根據等效質量調整確定，見附錄A |
|||||
|
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. |
||||||
|
注：當能量小于或等于1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協調，括號內的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后將刪除。 |
||||||
1J
三、機械原理及機構裝配簡圖
機械原理：本裝置根據IEC60068-2-75標準條例制作，是用一條前端連接沖擊錘頭的擺桿調整到一定高度釋放，擺桿在限定面內自由擺動沖擊試樣表面。不同質量的錘頭對應沖擊能量不同，適用不同強度電器設備外殼試驗。
裝配簡圖：
1、將升降板穿過螺桿安裝在支撐板上。
2、安裝4條2米長導柱。
3、安裝頂部框架。
4、安裝擺桿裝置。
5、根據水平泡調節底座水平及擺臂水平。
6、根據實際使用情況配重置于底板上。
